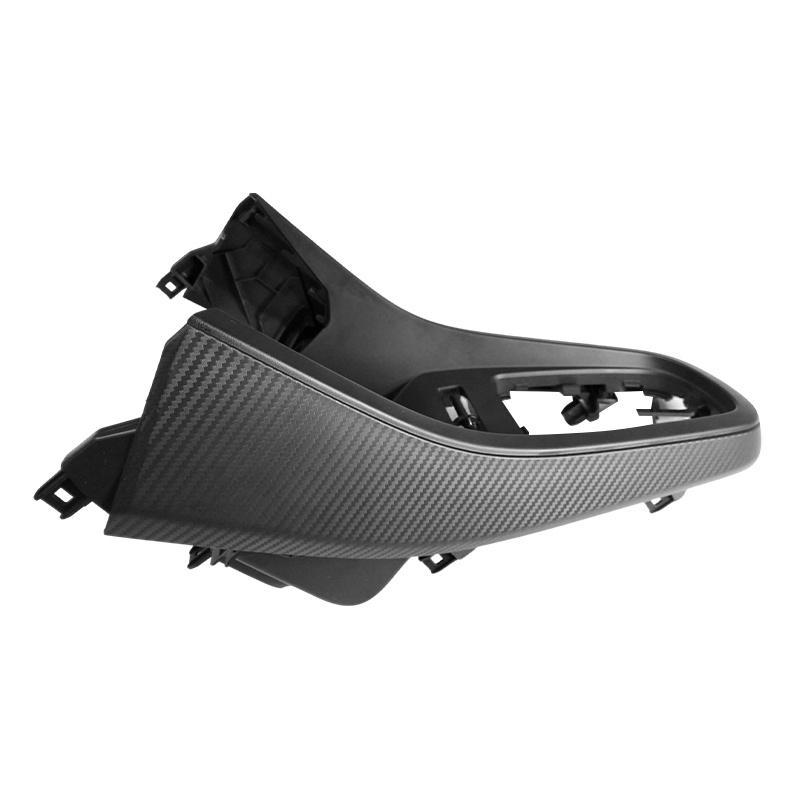

Automotive middenconsole kunststof onderdelen spuitgietmatrijs
De spuitgietmatrijs voor kunststof onderdelen van de middenconsole van auto's is ontworpen om complexe structurele assemblages te produceren, waaronder vloerconsoleframes, armleuningbasissen, bekerhouderbehuizingen, versnellingspookranden en opbergvakken. Dit gereedschapssysteem integreert meerdere functionele elementen – montagebeugels, bedradingskanalen, cliphouders en scharniermechanismen – binnen één gietvolgorde. De matrijsarchitectuur maakt gebruik van opvouwbare kernen, schuine lifters en pneumatische uitwerpers om ingewikkelde ondersnijdingen en dieptrekgeometrieën te beheren. Staalsoorten omvatten P20 voor holteblokken en H13 voor slijtagegevoelige inzetstukken. De koelstrategie maakt gebruik van conforme circuits met spiraalvormige schotten om de dimensionele stabiliteit over grote oppervlakken te behouden. De lay-out van de uitwerppennen en de stripperplaatsystemen zijn gekalibreerd om vervorming tijdens het ontvormen van dunwandige secties te voorkomen.
Kernvoordelen
- Opvouwbare kerntechnologie voor interne ondersnijdingen en kliksluitingen
- Hotrunner-systeem met meerdere spuitmonden en individuele temperatuurregelzones
- Verwisselbare hollewandmodules voor links-/rechtsgestuurde varianten
- Conformele koeling met spiraalvormige schotten verkort de cyclustijd met 14–18%
- Oppervlaktebehandeling: nitrerende DLC-coating op glijdende componenten
- Hydraulisch kerntrekken met lineaire positietransducers voor precisie
Producteigenschappen
| Vormbasis standaard | DME / HASCO / FUTABA (aanpasbaar) |
| Compatibiliteit van injectiemateriaal | PPGF, ABS, PC/ABS, PA6/66, POM |
| Klemkrachtbereik | 300 – 1800 ton |
| Oppervlakteafwerking | VDI 3400 textuur, glanspolijst of leernerf |
| Uitwerpsysteem | Uitwerppennen, stripperplaat, luchtschotels |
| Koelmedium | Water/olie met conforme spiraalcircuits |
| Levensduur van de matrijs (onderhoudscyclus) | 600.000 – 1,8 miljoen opnamen op basis van materiaal en slijtage |
Toepassingsscenario's
- Vloerconsoleframes en structurele dragers
- Armleuningbasissen en schuifdekselconstructies
- Bekerhouderbehuizingen en insteekringen
- Schakelranden en kofferbakhouders
- Opbergbakvakken en scheidingswanden
- Montagebeugels voor USB/aux-poort
- HVAC-ventilatiekanalen aan de achterkant en uitlaatroosters
