Precisie kunststof overgietdeel spuitgietonderdelen

Productspecificaties

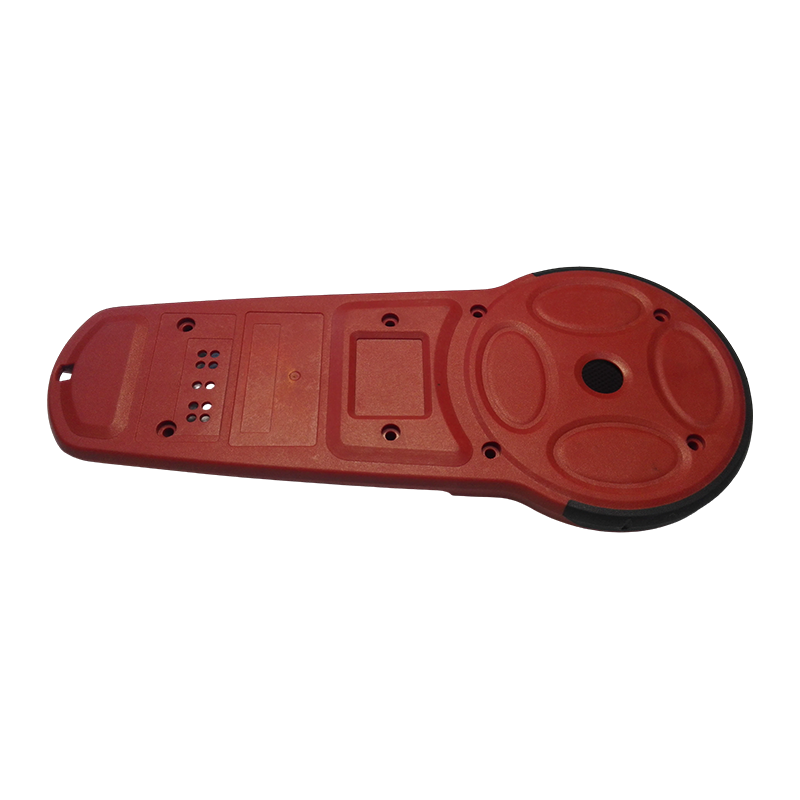

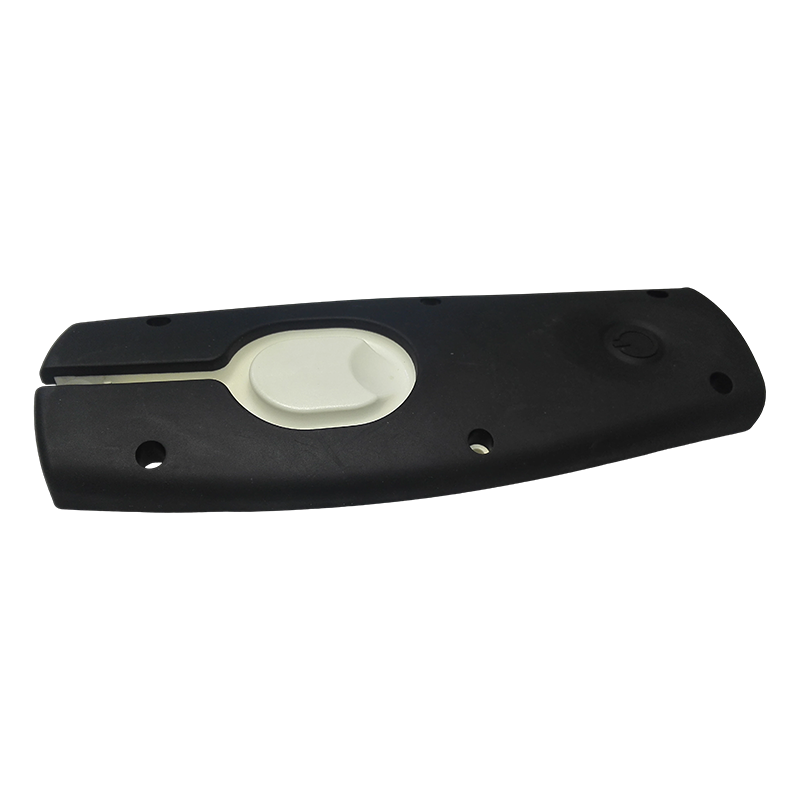

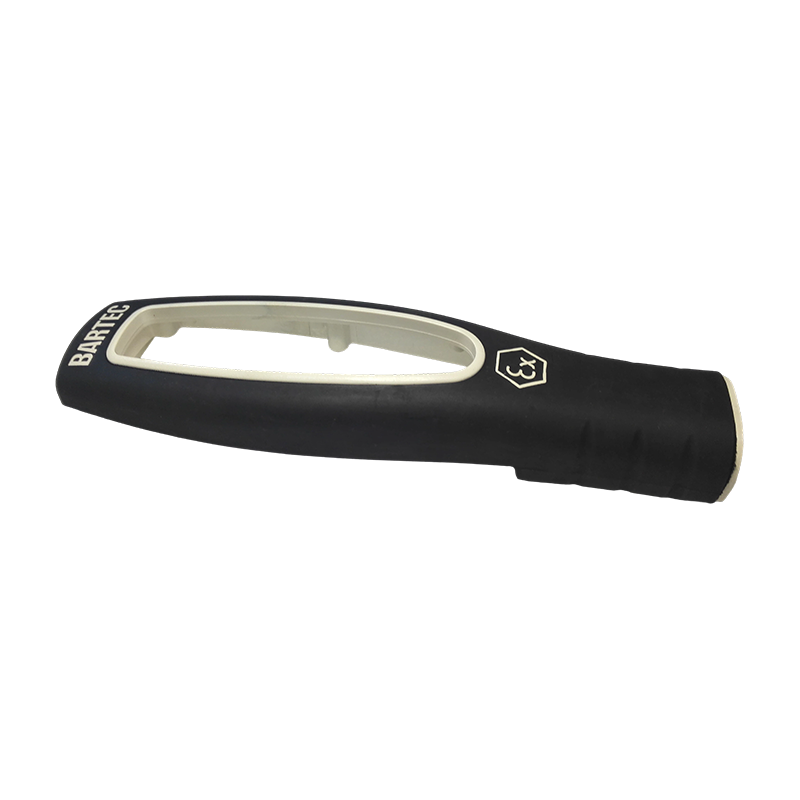

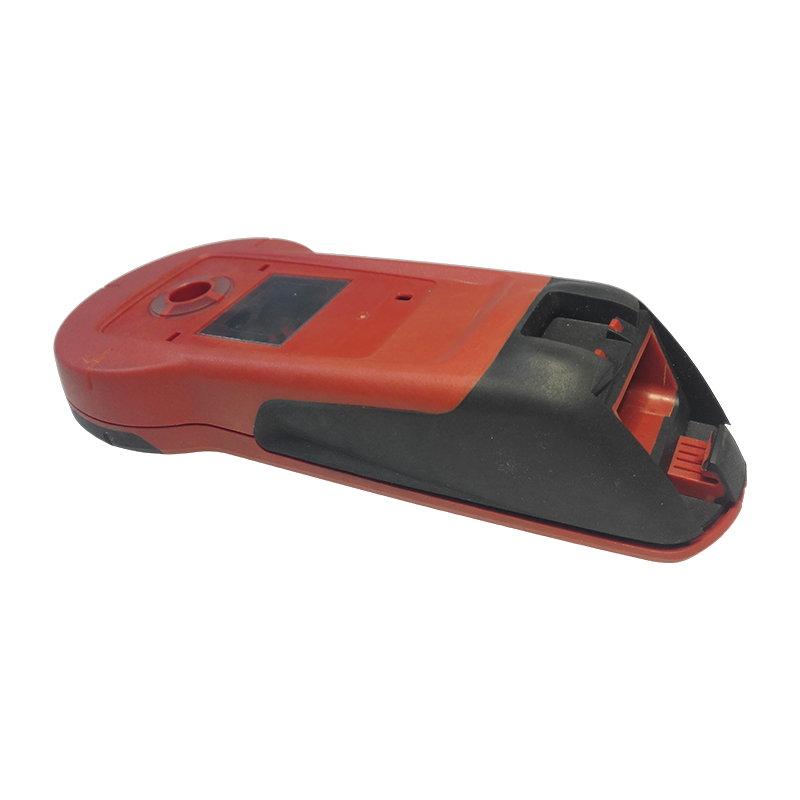

Precisie-insert gegoten en overgoten plastic onderdelen

• Procestypen: Insert Molding, Overmolding (twee-shot of opeenvolgend), tweekleurig spuitgieten
• Insteektypen: metalen stempels, messing inzetstukken met schroefdraad, elektrodepennen, sensorsondes, kabelaansluitingen, PCB-assemblages
• Materiaalcombinaties: Stijf substraat (ABS/PC/PA) zachte overmold (TPE/TPU/siliconen); metalen inzetstuk technische kunststof (PP/PA/POM)
• Positionele nauwkeurigheid van wisselplaat: positionele toleranties volgens tekeningspecificaties; kritische plaatsingsinzetstukken geregeld tot binnen ±0,1 mm
• Afdichtingsprestaties: Overmold-interface die kan voldoen aan door de klant gespecificeerde pneumatische of vloeistofdichte testvereisten; Structureel ontwerp van IP-beschermingsklasse ondersteund
• Oppervlakteafwerking: antisliptextuur, leernerf of gladde afwerking beschikbaar op zachte overmold-oppervlakken volgens de eisen van de klant
• Secundaire processen: assemblage van componenten, testen van elektrische functies en ondersteuning voor lek-/druktesten

Kunststof meerwegconnectoren

• Connectortypen: T-type T-stuk, Y-type T-stuk, kruis-vierweg-, multipoort-spruitstukconnectoren; rechte en elleboogcombinaties op maat leverbaar
• Compatibele materialen: PP, POM, PA66, PVDF, PE — geselecteerd op basis van mediatype, bedrijfstemperatuur en drukvereisten
• Interfacestandaarden: Metrische schroefdraad (M-serie), NPT, BSP pijpschroefdraad en push-in snelkoppelingsinterfaces ondersteund
• Drukclassificatie: Afhankelijk van materiaal- en wanddikteontwerp; standaardconnectoren met een vermogen van 0,5–1,6 MPa
• Afdichtingsmethoden: Oring-groefafdichting, taps toelopende gezichtsafdichting, vlakke gezichtsafdichting - ontworpen volgens de vereisten van het pijpleidingsysteem
• Dimensionale tolerantie: Interfaces met schroefdraad en afdichtingsoppervlakken volgens ISO/DIN-normen; strikte tolerantiecontrole beschikbaar
• Kleur en markering: Natuurlijke harskleur of gespecificeerde kleurvorm ondersteund; stroomrichtingmarkeringen en specificatiekarakters beschikbaar als in-mold-vormstukken

Toepassingsgebieden

Gegoten en omgevormde onderdelen met precisie-inzetstuk:

• Kabelboomconnectoren voor auto's, sensorstekkers en overgegoten componenten van de ECU-interface
• Handvatten voor chirurgische instrumenten voor medische apparaten, spuitplunjers en in-vitro-diagnostische apparatuur met overgegoten onderdelen
• Industriële bedieningsapparatuur voor bedieningsknoppen, handgrepen en met knoppen omgevormde structurele componenten
• Datakabelconnectoren voor consumentenelektronica, hoofdtelefoonstekkers en omspoten onderdelen van de opladerterminal
• Elektrisch gereedschapsgrepen, schakelknoppen en antislip handcomponenten

Kunststof meerwegconnectoren:

• Industriële vloeistofpijpleidingsystemen (splitsen en samenvoegen van gas- en vloeistofstromen)
• Koelmiddelleidingen voor auto's, HVAC-systemen en pijpleidingconnectoren voor AdBlue (ureumoplossing).
• Infuuslijnen voor medische apparaten, dialysesystemen en pneumatische circuitconnectoren voor beademingsapparaten
• Agrarische druppelirrigatiesysteem stroomverdelingsconnectoren
• Waterzuiveringsapparatuur, waterdispensers en pijpleidingconnectoren voor RO-omgekeerde osmosesystemen
• Halfgeleider- en chemische verwerkingsapparatuur, hoogzuivere mediapijplijnconnectoren (PVDF-kwaliteit)

Veelgestelde vragen en technische overwegingen

Vraag 1: Het grensvlak tussen zachte en harde materialen in overgegoten onderdelen is gevoelig voor delaminatie. Hoe wordt de hechtsterkte gegarandeerd?
De hechtsterkte op het grensvlak tussen zacht en hard materiaal wordt beïnvloed door materiaalcompatibiliteit, ontwerp van de grensvlakgeometrie en procesparameters. Maatregelen om de hechtsterkte te verbeteren zijn onder meer: ​​het ontwerpen van mechanische in elkaar grijpende kenmerken op het substraat (zoals ondersnijdingen, doorgaande gaten en groeven) om de fysieke hechting aan te vullen; het selecteren van overmold-materiaalkwaliteiten met gevestigde chemische compatibiliteit met het substraat (zoals TPE gecombineerd met ABS); en het optimaliseren van de injectietemperatuur en vulsnelheid om een ​​adequate bevochtiging van het substraatgrensvlak door het overmoldmateriaal te garanderen. Voor onderdelen met pneumatische of vloeistofdichte afdichtingseisen moet de interface-afdichtingsgeometrie in de productontwerpfase worden opgenomen en gevalideerd door middel van lektesten na matrijsproeven.
Vraag 2: Metalen inzetstukken verschuiven of kantelen na het omspuiten – hoe wordt dit aangepakt?
Het verplaatsen van het inzetstuk wordt doorgaans veroorzaakt door onvoldoende nauwkeurigheid van het mallocatiemechanisme of door overmatige injectiedruk die op het inzetstuk inwerkt. Tegenmaatregelen omvatten: het optimaliseren van de passingstolerantie tussen de positioneringspennen van het matrijsinzetstuk en de inzetstukkenmerken om een ​​stabiele positionering na het sluiten van de matrijs te garanderen; positioneringspoorten om de impact van de injectiedruk gelijkmatig rond het inzetstuk te verdelen; en voor slanke inzetstukken zoals elektrodepennen, waarin hulpsteunstructuren in de mal zijn opgenomen om doorbuiging onder injectiestromingskrachten te voorkomen.
Vraag 3: Kunststof meerwegconnectoren ontwikkelen lekkages tijdens gebruik – wat zijn de meest voorkomende oorzaken?
Lekkage is doorgaans het gevolg van een of meer van de volgende factoren: maatafwijkingen van het afdichtingsoppervlak buiten het passingstolerantiebereik; schroefdraadspoed of schroefdraadvorm komt niet overeen tussen de connector en de bijpassende fitting; interne holtes of porositeitsdefecten in het gegoten onderdeel die de integriteit van de wand aantasten; of materiaalzwelling en vervorming veroorzaakt door incompatibiliteit tussen het geselecteerde materiaal en de getransporteerde media. Vóór verzending zijn er druktestdiensten (hydrostatisch of pneumatisch) beschikbaar, uitgevoerd onder de door de klant gespecificeerde testdruk en houdtijd, om de betrouwbaarheid van de afdichtingen in alle productiebatches te verifiëren.
Vraag 4: De afmetingen van de interface van meerwegconnectoren moeten voldoen aan specifieke internationale normen. Hoe wordt dit bevestigd?
Voordat de matrijsontwikkeling begint, moet de klant de toepasselijke interfacenorm (zoals ISO 228 pijpdraden, DIN 2999, NPT per ANSI B1.20.1) verstrekken, samen met referentiemonsters of tekeningen van bijpassende fittingen of connectoren. De schroefdraadkernen en afdichtingsoppervlakken van de matrijs zijn ontworpen volgens de gespecificeerde norm, en inspectierapporten voor draaddiktes en verificatie van de assemblage van bijpassende componenten worden verstrekt in de T1-monsterfase om de conformiteit van de interface-dimensionering te bevestigen.
Vraag 5: Bij gegoten onderdelen zijn elektrische functies betrokken: hoe wordt oxidatie of vervuiling van metalen inzetstukken tijdens het gieten voorkomen?
Metalen inzetstukken, met name koper en aluminium, brengen oxidatierisico's met zich mee onder de hoge temperaturen van het spuitgietproces, wat de daaropvolgende elektrische contactprestaties kan beïnvloeden. Maatregelen zijn onder meer: ​​oppervlaktereiniging van inzetstukken voordat ze in de mal worden geladen om olievervuiling en bestaande oxidelagen te verwijderen; het controleren van de matrijstemperatuur en cyclustijd om de blootstelling van de wisselplaat aan verhoogde temperaturen te minimaliseren; en voor precisie-elektrische inzetstukken, vernikkelen of vertinnen op inzetoppervlakken om de oxidatieweerstand te verbeteren. Waar specifieke elektrische prestatie-eisen van toepassing zijn, kunnen continuïteitstests of isolatieweerstandstests worden uitgevoerd vóór verzending.

Q: 10. Als ik een product wil ontwikkelen met spuitgietonderdelen, wat voor hulp kunnen jullie dan bieden?

We kunnen volledige ondersteuning bieden, variërend van productontwikkelingsbeoordeling en structureel ontwerp tot matrijzenproductie, volume-spuitgieten, bedrukken en assembleren. We kunnen in de vroege stadia van de productontwikkeling met klanten samenwerken om ontwerpen te optimaliseren voor kostenreductie en verbeterde maakbaarheid.

Q: 9.Wat is het kwaliteitsbeleid van het bedrijf?

Het bedrijf houdt zich altijd aan het kwaliteitsbeleid van "Precisie, hoge efficiëntie, smeedkwaliteit" en streeft ernaar klanten hoogwaardige diensten te bieden door middel van geavanceerde technologie en een uitstekend managementteam.

Q: 8.Wat zijn uw concurrentievoordelen in vergelijking met andere schimmelbedrijven?

Onze voordelen liggen in de combinatie van Singapore's precisiematrijstechnologie, geavanceerde productieapparatuur (uitgebreide geïmporteerde CNC- en spuitgietmachines), een uitgebreid one-stop-productieproces (van ontwerp tot montage) en een strikt kwaliteitsmanagementsysteem gecertificeerd door IATF 16949.

Q: 7. Wie zijn uw belangrijkste klanten en naar welke regio's worden de producten geëxporteerd?

We hebben goede samenwerkingsrelaties opgebouwd met bekende bedrijven, waaronder het Britse Land Rover en Triumph Motorcycles, de binnenlandse SAIC, Changan, ABB-laadstations en het Japanse Tiger Corporation. Onze producten worden geëxporteerd naar landen als Japan, Europa en de Verenigde Staten.
