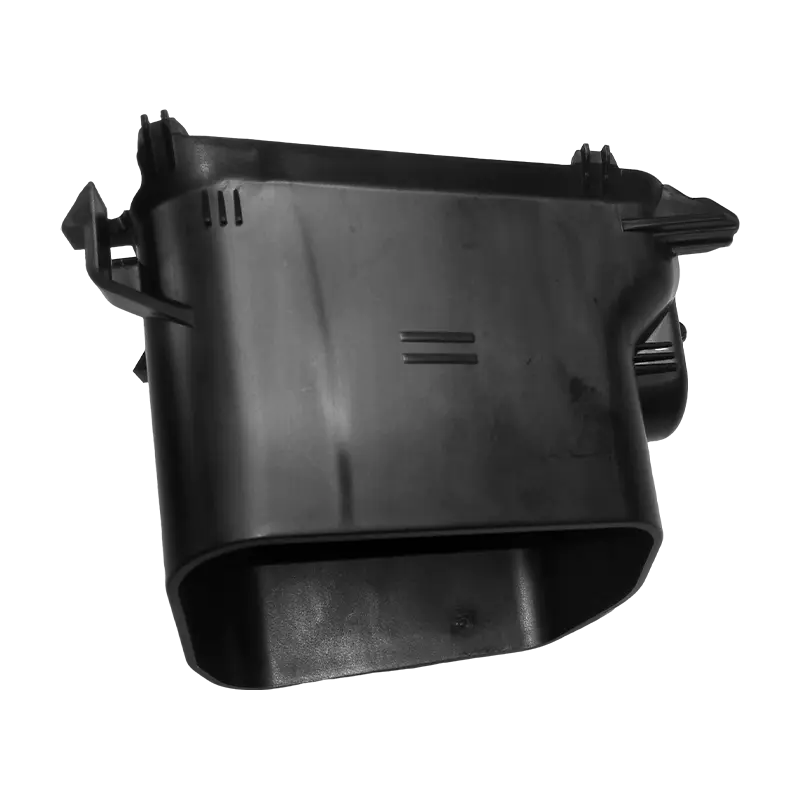

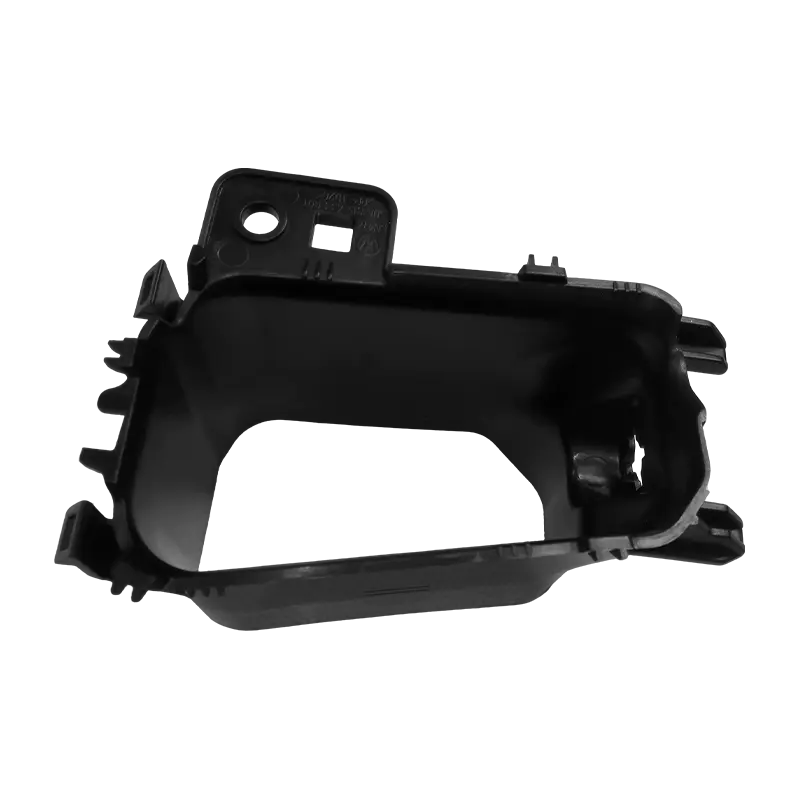

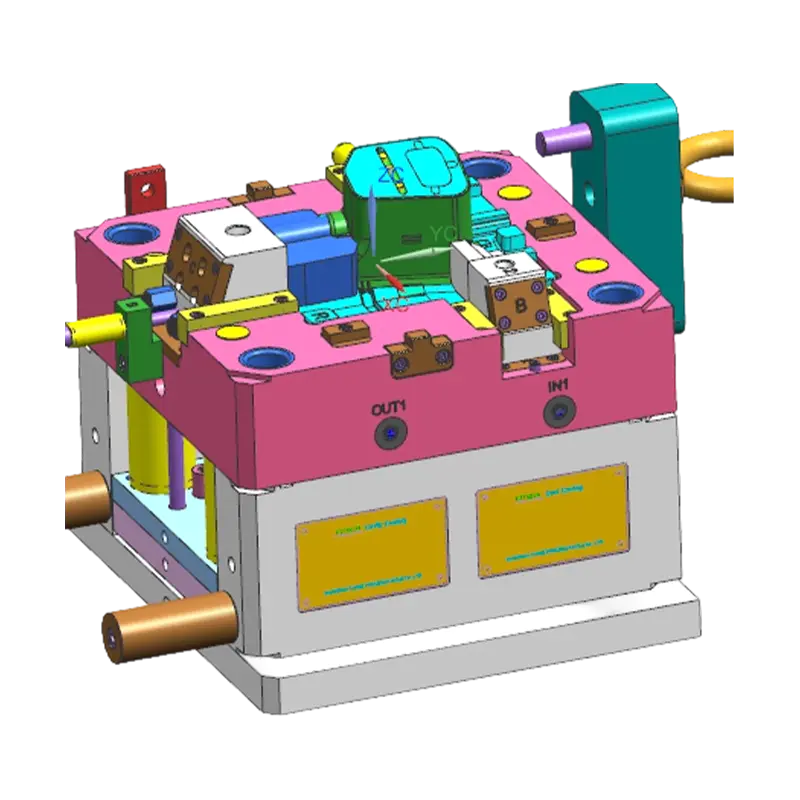

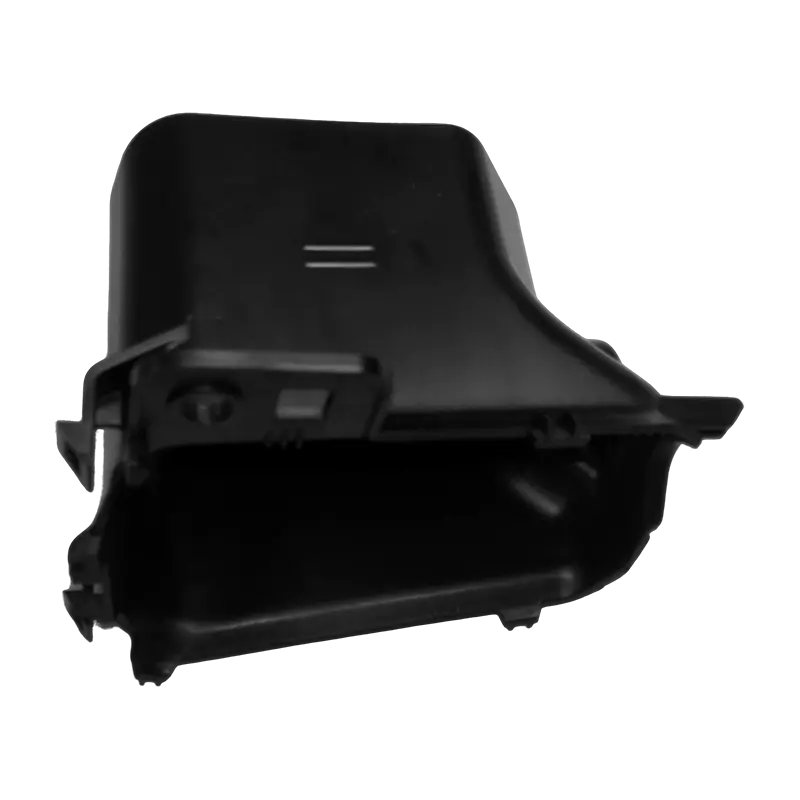

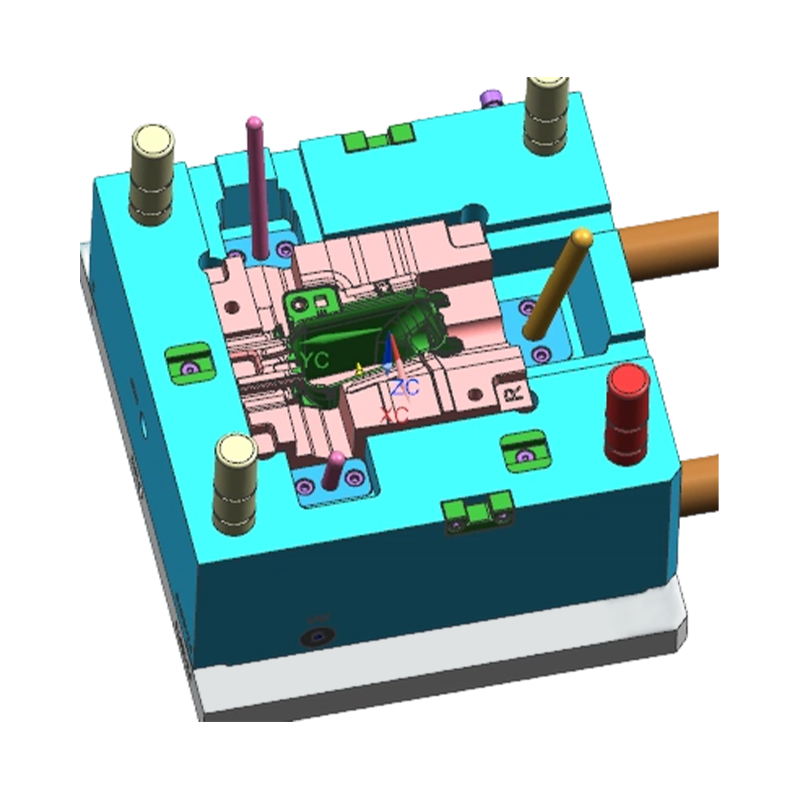

Dit product is een gespecialiseerde spuitgietmatrijs ontworpen voor de productie van ventilatieroosters voor auto's. Een ontluchter bestaat doorgaans uit meerdere kunststof precisiecomponenten, zoals schoepen, koppelingen, instelknoppen en een behuizingsschaal, waardoor een multidimensionale aanpassing van de luchtstroomrichting en nauwkeurige controle nodig zijn. De mal is ontwikkeld op basis van door de klant aangeleverde 3D-tekeningen of monsters, waarbij gebruik wordt gemaakt van multislider-, roterende corepulling- en hotrunner-technologieën om delicate structuren te vormen, zoals schoepenschachten en koppelingssleuven. Met meer dan 15 jaar exportervaring voldoen we aan de Europese en Aziatische OEM-eisen voor een lange levensduur van de matrijzen, assemblageprecisie en een fijne oppervlakteafwerking, waardoor de uitwisselbaarheid van componenten en een consistent operationeel gevoel bij massaproductie worden gegarandeerd.
Thuis · Product · Spuitgietmatrijs voor kunststof onderdelen voor auto-interieur · Automotive airconditioning Vent kunststof onderdelen spuitgietmatrijs
Groothandel Automotive airconditioning Vent kunststof onderdelen spuitgietmatrijs
- Mogelijkheid tot precisiebewegingsstructuur: Vaardig in het vormen van nauwkeurig passende gebieden zoals schoepenschachten en koppelingsmechanismen. Uiterst nauwkeurige schuif- en wisselplaatontwerpen zorgen voor een soepele, niet-losse rotatie na montage.
- Nauwkeurigheid van pasvorm met meerdere componenten: Kritische matrijsafmetingen blijven binnen de IT8-IT10-tolerantieklassen voor meerdelige ontluchtingsconstructies, waardoor een gecoördineerde synchrone opening/sluiting van de schoepen wordt gegarandeerd.
- Oppervlaktetextuur Realisatie: Vormholtes kunnen fijn gestructureerd, hoogglanzend of mat afgewerkt zijn om te voldoen aan de interieurstijlvereisten voor tastbaar gevoel en visueel effect.
- Verzekering van de levensduur van schimmels: Kritieke vormgebieden maken gebruik van slijtvast staal met een nitreerbehandeling om slijtage door kunststoffen (vooral glasvezelversterkte materialen) tijdens langdurige productie te weerstaan.
- Precisieschuif-/hefmechanismen: Nauwkeurige schuif- of lifterontwerpen vormen draaigaten van schoepen, kliksluitingen voor koppelingen en zijopeningen in de behuizing, waardoor een betrouwbare en stabiele werking wordt gegarandeerd.
- Dunwandige vormmogelijkheden: Geoptimaliseerd poortontwerp en smeltstroombalans voor dunwandige constructies zoals schoepen en verbindingen zorgen voor een uniforme vulling en minimaliseren kromtrekken.
- Geoptimaliseerd koelsysteem: Conformele koelkanalen zijn ontworpen op basis van de wanddikte van het onderdeel om de cyclustijd effectief te controleren en dimensionale stabiliteit te garanderen.
- Vervangbare slijtagecomponenten: Kritieke vorminzetstukken in gebieden met hoge slijtage (bijv. draaipunten van schoepen, knopgleuven) zijn ontworpen om afneembaar te zijn, waardoor onderhoud wordt vergemakkelijkt en de kosten op de lange termijn worden verlaagd.
Deze mal wordt voornamelijk gebruikt voor het produceren van ventilatieopeningen voor auto-interieurs, inclusief instrumentenpaneel, vloerconsole en passagiersruimtes achterin. Het is van toepassing op personenvoertuigen (auto's, SUV's, MPV's) en bedrijfsvoertuigen, geleverd aan Tier-1-autotoeleveranciers en OEM's.
Optimaliseer de trekhoeken en de uniformiteit van het polijsten van het oppervlak op draaipunten; inspecteer de speling van de schuifregelaar om flitsen/bramen te voorkomen; Zorg ervoor dat de passingstoleranties van draaipunt tot gat binnen de specificatie vallen.
Controleer de bewerkingsprecisie strikt bij koppelingssleuven en schoepschakelgaten; analyseer de vervorming van de schoepen via malstroomanalyse en vooraf ingestelde tegenvervorming in het matrijsontwerp.
Optimaliseer het ontwerp van het wrijvingsoppervlak op de contactgebieden tussen knop en behuizing; ruwheid van het controleoppervlak en maattoleranties om te voldoen aan OEM-krachtspecificaties.
- Zorg voor de volledige 3D-montagetekening van de ontluchtingsconstructie vóór het matrijsontwerp om de relaties tussen de onderdelen en bewegingspaden te bevestigen.
- Specificeer de kwaliteit van het kunststofmateriaal en de additieven (bijvoorbeeld het glasvezelgehalte) nauwkeurig voor de krimpinstelling en de evaluatie van de staalselectie, vooral voor versterkte materialen.
- Verwijder regelmatig olieresten en vuil uit de gebieden van de schuif- en hefinrichting; inspecteer het smeersysteem om een soepele werking van het mechanisme te garanderen.
| Productafmetingen | 130*142*88 |
| Productmateriaal | blz |
| Productprijs | US $ 0,5 |
| Levertijd van producten | 30 dagen |
| Schimmel prijs | 7.000 dollar |
| Vormproductietijd | 40 dagen |
| Verzendvoorwaarden | FOB Shang Hai |
| Betalingsvoorwaarden | T/T |
| Vormmateriaal | 1.2738HH |
| Testmethoden | CMM |
| Schimmel levensduur | 500k |
| Garantieperiode | 12 maanden |
Vraag een offerte aan
Fanze T&M (Jiashan) Co., Ltd., voorheen Shanghai Fanze Precision Mould (opgericht in 2005), is een precisiebedrijf dat gespecialiseerd is in spuitgietmatrijsontwikkeling en de productie van kunststofonderdelen. Wij zijn China Automotive airconditioning Vent kunststof onderdelen spuitgietmatrijs Leveranciers en Groothandel Automotive airconditioning Vent kunststof onderdelen spuitgietmatrijs Bedrijf, Exporteur. Door gebruik te maken van Singaporese precisietechnologie en een internationale strategie, integreert het bedrijf R&D, matrijsontwerp, productie en spuitgieten.
Gevestigd in Jiashan, Zhejiang, maakt onze faciliteit van 14.000 m² gebruik van hoogwaardige Japanse en Duitse machines (CNC, EDM, draadvonken) om een volledige serviceketen te bieden: R&D, matrijzenbouw, spuitgieten, bedrukken en assemblage. Gecertificeerd volgens IATF16949, specialiseren we ons in auto-interieurs, laadpalen voor nieuwe energie en huishoudelijke apparaten. In samenwerking met wereldleiders zoals Land Rover, SAIC en ABB, exporteren we wereldwijd en leveren we kwaliteit via geavanceerde technologie en deskundig management.
