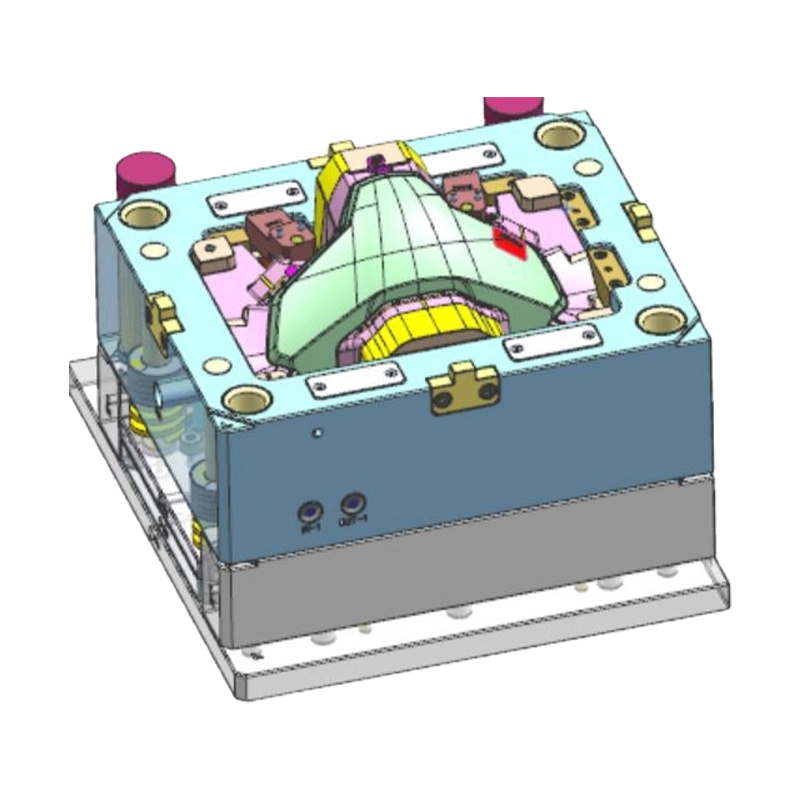

Motor koplamp lens spuitgietmatrijs

Kernvoordelen

• Transparantie van optische kwaliteit: De matrijsholte wordt op hoge snelheid en met hoogglans gepolijst, waardoor een oppervlakteruwheid Ra van minder dan 0,012 μm wordt bereikt, waardoor wordt gegarandeerd dat het PC-materiaal wordt gegoten zonder vloeisporen of waas, en voldoet aan de normen voor optische transmissie.
• Precisie optische oppervlaktereplicatie: Gebaseerd op door de klant geleverde optische digitale modellen, worden uiterst nauwkeurige CNC-bewerkingen en EDM-technologie gebruikt om het Fresnel-patroon of de lichtverdelingstextuur van het lensoppervlak nauwkeurig te repliceren.
• Interne stressbeheersingstechnologie: Optimaliseert de poortlocatie en vulsnelheid door middel van vormstroomanalyse, gecombineerd met sequentiële kleppoortcontrole, om interne spanning te minimaliseren en spanningsverbleking of barsten te voorkomen.
• Vorm Thermisch Balansontwerp: Een efficiënt verwarmings-/koelcircuit is ontworpen voor de hogetemperatuurvormeigenschappen van PC-materiaal en zorgt voor een uniforme matrijstemperatuur en vermindert ongelijkmatige krimp en dubbele breking veroorzaakt door temperatuurveranderingen.

Producteigenschappen

• Spiegelgepolijste holtes: Holten en kernen zijn gemaakt van hoogwaardig vormstaal (bijvoorbeeld S136 of 2403), ondergaan een vacuüm-warmtebehandeling en cryogene behandeling, gevolgd door spiegelpolijsten om een transparant en onberispelijk onderdeeloppervlak te garanderen.
• Precisie optische inzetstukken: Het lichtverdelingsgebied maakt gebruik van een vervangbare optische inzetstructuur voor eenvoudige optische aanpassing en onderhoud. De nauwkeurigheid van de wisselplaatbewerking wordt geregeld binnen ±0,005 mm.
• Hot Runner-systeem: Uitgerust met een hotrunnersysteem van het kleptype, waardoor sequentiële klepbediening mogelijk is, laslijnen worden geëlimineerd en een onberispelijk optisch oppervlak wordt gegarandeerd.
• Ontwerp van het ventilatiesysteem: Aan de randen van het optische oppervlak en in het uiteindelijke vulgebied zijn precisie-ventilatiekanalen opgenomen om beslaan of korte shots veroorzaakt door gasstagnatie te voorkomen.
• Bescherming uitwerpsysteem: Een grote uitwerpplaat en een meerpunts uitwerpontwerp, gecombineerd met uitwerpsnelheidsregeling, voorkomen uitwerpsporen of krassen tijdens het uitwerpen van transparante onderdelen.

Toepassingen

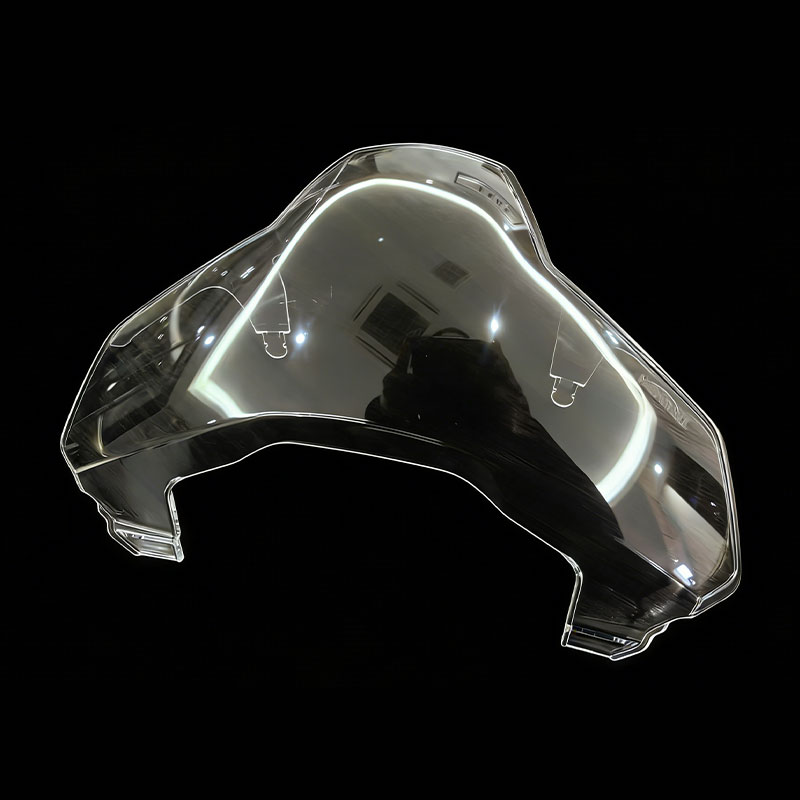

Deze mal wordt voornamelijk gebruikt in motorfietsverlichtingssystemen om transparante koplamplenzen te produceren voor verschillende benzine- en elektrische motorfietsen. Het bedrijf is geschikt voor straatmotoren, sportmotoren, cruisers, avonturenfietsen en scooters en levert aan motorfiets-OEM's en Tier 1-leveranciers van verlichtingssystemen.

Veelvoorkomende problemen en oplossingen

• Probleem: Er verschijnen vloeisporen of rimpelingen op het lensoppervlak.
• Oplossingen: Verhoog de schimmel- en smelttemperatuur; optimaliseer de locatie en grootte van de poort; pas de injectiesnelheid aan met behulp van een injectieprofiel met meerdere segmenten.
• Probleem: Er verschijnen belletjes of zwarte vlekken in de lens.
• Oplossingen: Controleer de materiaaldroogheid (PC-materiaal moet worden gedroogd tot een vochtgehalte lager dan 0,02%); verwijder materiaalophoping in de loop en het hotrunnersysteem; tegendruk verhogen.
• Probleem: Tijdens het uitwerpen verschijnen er krassen of markeringen op de uitwerppennen op het lensoppervlak.
• Oplossing: Optimaliseer de trekhoek en de positie van de uitwerppen; vergroot het uitwerpgebied of gebruik een uitwerpplaat; spuit een lossingsmiddel op het oppervlak van de caviteit (controleer de impact ervan op de lichttransmissie).
• Probleem: Dubbele spanningsbreking treedt op in het optische gebied.
• Oplossing: Optimaliseer de vul- en houddrukcurven door middel van vormstroomanalyse; verminder de klemkracht en houddruk; optimaliseer het ontwerp van het koelsysteem om een ​​uniforme koeling te bereiken.

Belangrijke overwegingen:

• Geef vóór het matrijsontwerp volledige 3D optische gegevens op voor de koplamplens van auto's, waarbij het optische oppervlak, de eisen voor de lichtverdeling en de uiterlijke normen duidelijk worden gedefinieerd.
• Specificeer nauwkeurig de PC-materiaalkwaliteit en additieven (bijvoorbeeld UV-stabilisatoren) om de krimp in te stellen en procesparameters te bepalen.
• Tijdens de opslag en het transport van de matrijs moet het oppervlak van de holte roestbestendig zijn en bedekt met een beschermende film; vermijd contact met het optische oppervlak.
• Controleer regelmatig de nauwkeurigheid van de temperatuurregeling van het hotrunnersysteem en de kleppoortvolgorde om de stabiliteit van het optische oppervlak te garanderen.
• De productie van transparante onderdelen moet worden uitgevoerd in een schone omgeving (cleanroomklasse 10.000 of hoger wordt aanbevolen) om te voorkomen dat stofverontreiniging uiterlijke gebreken veroorzaakt.
