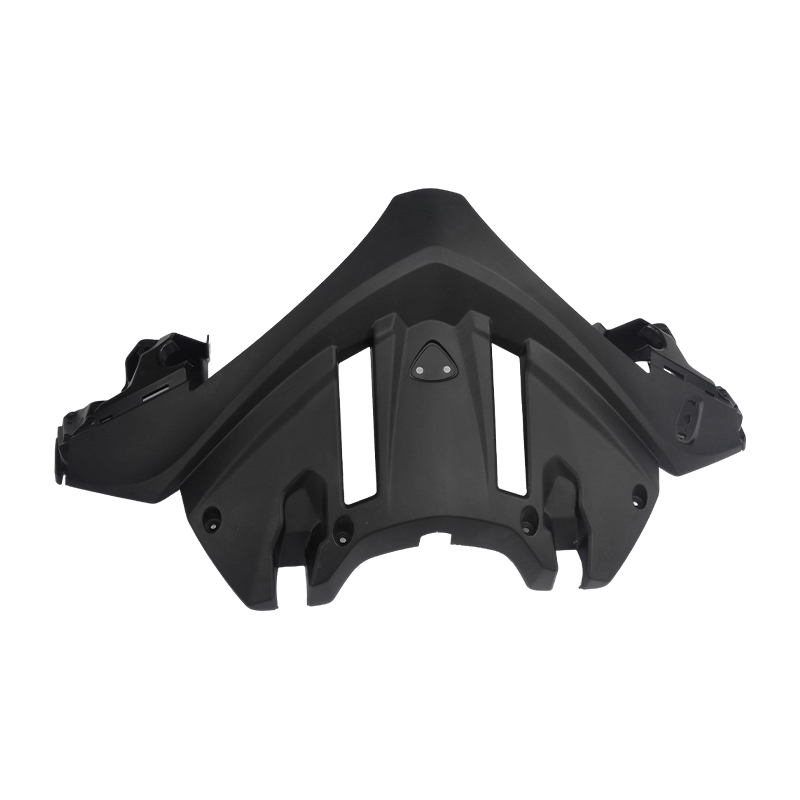

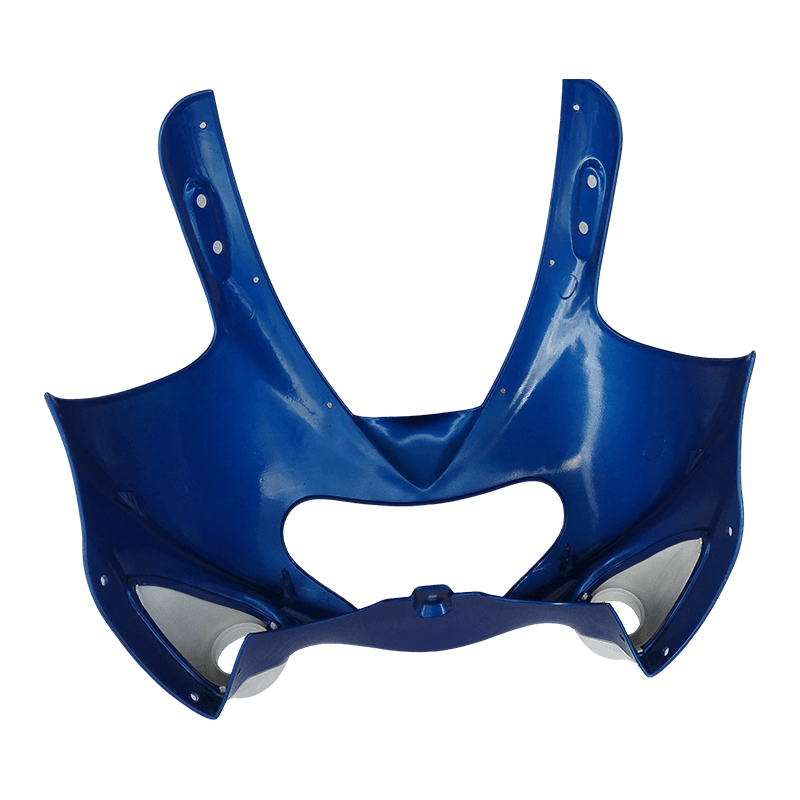

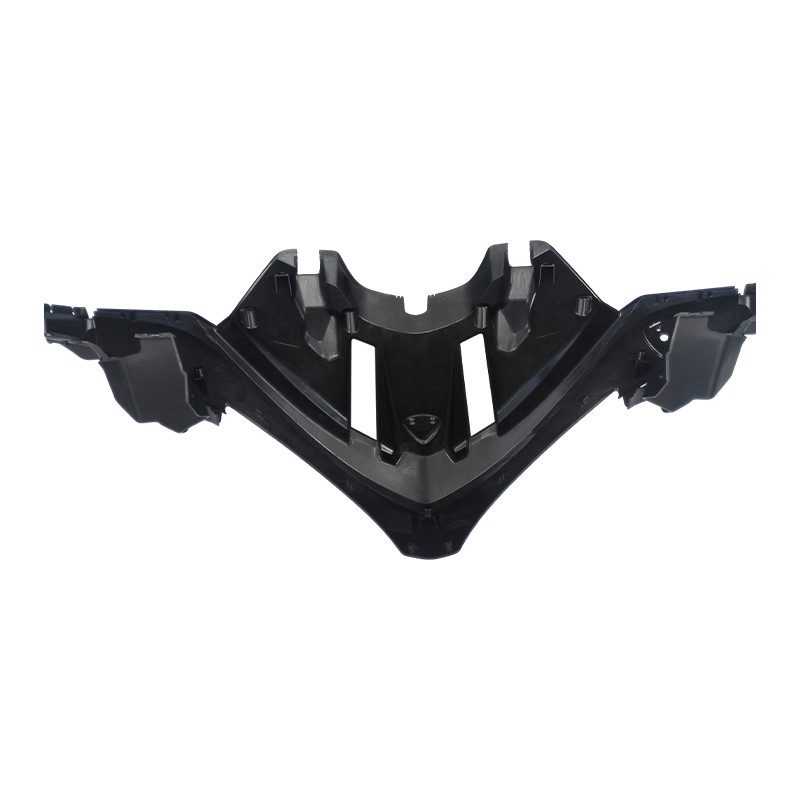

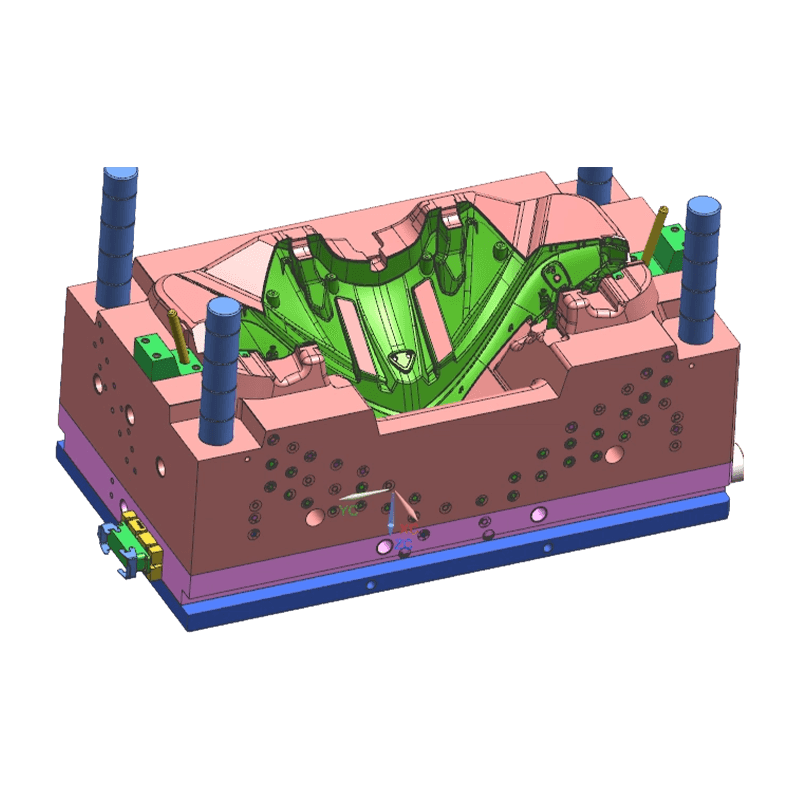

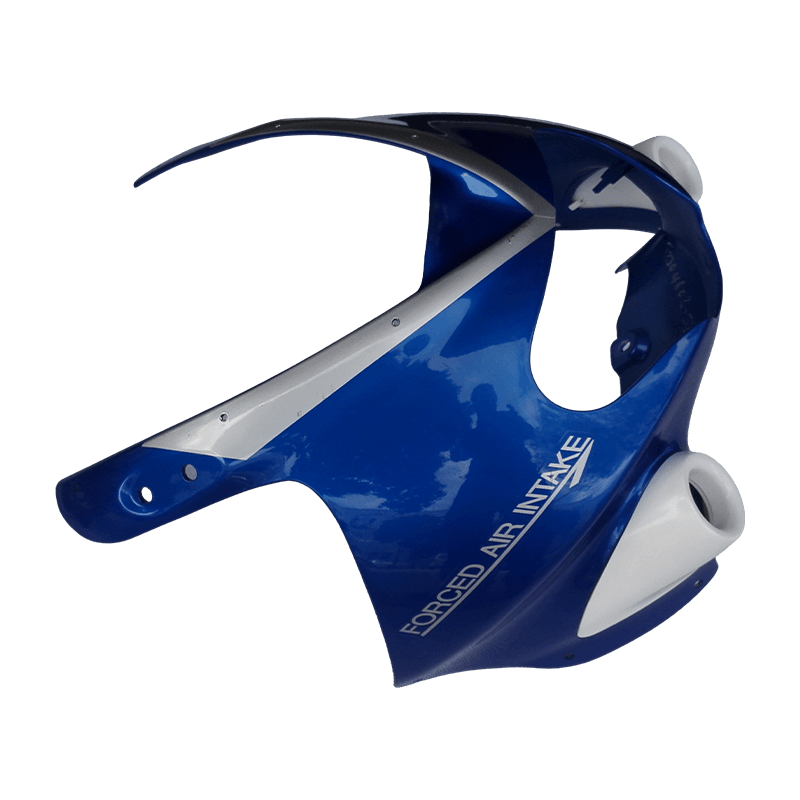

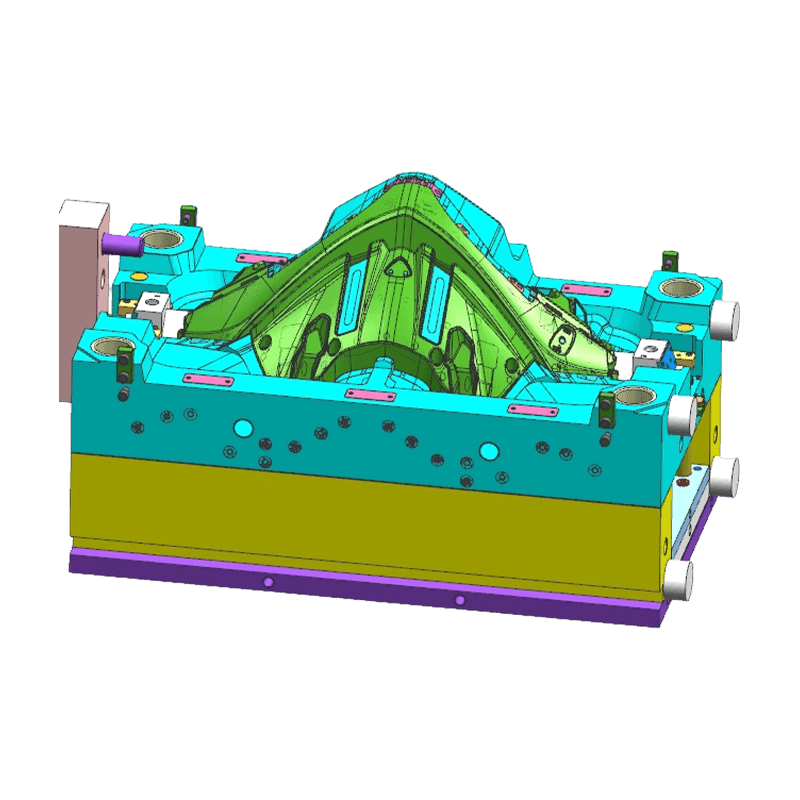

Spuitgietmatrijs voor de voorkuip van de motorfiets

Kernvoordelen

• Grote complexe oppervlaktevormmogelijkheden: Vaardig in het omgaan met grote afmetingen, diepe holtes en vereisten voor twee schoten/multischotten. Het nauwkeurige scheidingslijnontwerp zorgt voor vloeiende, vlak aansluitende buitenlijnen.
• Klasse A oppervlaktekwaliteitsborging: Vormholten ondergaan een hoge polijst- of fijne textuur om een spiegelachtige glans of uniforme korreligheid te verkrijgen, die voldoet aan de uiterlijke eisen van de voorste stroomlijnkappen van motorfietsen.
• ThinWall-structuurcontrole: De poortindeling en laslijnposities worden geoptimaliseerd via matrijsstroomanalyse om lichtgewicht, dunwandige ontwerpen te realiseren met behoud van de stijfheid, waardoor het materiaalverbruik en de cyclustijd worden verminderd.
• Ontwerp van vormstijfheid: Voor grote mallen worden zeer sterke matrijsbases en verdikte platen gebruikt, gecombineerd met meerpuntsklemsystemen, om doorbuiging onder hoge injectiedruk te minimaliseren, waardoor de dimensionale stabiliteit van het onderdeel wordt gegarandeerd.

Producteigenschappen

• Precisie scheidingslijnontwerp: De nauwkeurigheid van de passing van de scheidingslijnen wordt binnen 0,02 mm geregeld om flitsen tijdens het opspannen te voorkomen, waardoor vloeiende, natuurlijke buitenlijnen worden gegarandeerd.
• Geïntegreerd mechanismeontwerp: De mal integreert schuifregelaars, lifters en hydraulische kerntrekeenheden om complexe onderdelen te vormen, zoals montagegaten aan de zijkant, kliksluitingen en ventilatieroosters.
• Temperatuurcontrolesysteem: Efficiënte conforme koelkanalen zijn ontworpen om uniforme koeling over grote onderdelen te garanderen, waardoor kromtrekken en interne spanning worden verminderd.
• Geoptimaliseerd ventilatiesysteem: Precisie-ontluchtingsgroeven zijn geplaatst op de laatste vulgebieden en langs scheidingslijnen om verbranding of korte schoten veroorzaakt door gasinsluiting te voorkomen.
• Slijtvastheid en levensduurontwerp: Kritieke bewegende delen en gebieden met hoge slijtage maken gebruik van slijtvast staal met nitreer- of coatingbehandelingen om stabiliteit te garanderen tijdens massaproductie op de lange termijn.

Toepassingen

Deze mal wordt voornamelijk gebruikt bij de productie van motorfietsen voor de productie van kuipafdekkingen voor verschillende benzine- en elektrische motorfietsen. Het is van toepassing op straatmotoren, sportmotoren, cruisers en scooters, geleverd aan OEM's van motorfietsen en Tier 1-leveranciers.

Veelvoorkomende problemen en oplossingen

• Probleem: Vervorming in grote dunwandige delen.
  Oplossing: Optimaliseer de locatie en hoeveelheid van de poort via malstroomanalyse; ontwerp conforme koeling voor uniforme temperatuur; vooraf ingestelde tegenvervormingscompensatie bij het matrijsontwerp.
• Probleem: Zichtbare laslijnen op het uiterlijkoppervlak.
  Oplossing: Optimaliseer de poortindeling om laslijnen naar niet-zichtbare gebieden te verplaatsen; verhoog de matrijstemperatuur of gebruik sequentiële kleppoorten; plaats ventilatieopeningen op laslijnlocaties.
• Probleem: Sleep markeringen of uitwerppinmarkeringen op het uiterlijkoppervlak tijdens het uitwerpen.
  Oplossing: Optimaliseer diepgangshoeken; polijsten of coaten van diepe caviteitsoppervlakken; optimaliseer de lay-out van het uitwerpsysteem en vergroot het uitwerpgebied.

Belangrijke overwegingen

• Geef volledige 3D-gegevens van de voorkuip van de motorfiets en de klasse A-oppervlaktevereisten vóór het vormontwerp, waarbij de positie van de scheidingslijn en de uiterlijke gebieden duidelijk worden gedefinieerd.
• Specificeer de kwaliteit van het kunststofmateriaal en de additieven (bijv. UV-stabilisatoren, glasvezelgehalte) nauwkeurig voor de krimpinstelling en evaluatie van de staalselectie.
• Gebruik tijdens het transport en de opslag van grote mallen speciale steunstandaarden om ongelijkmatige kracht op de malvoeten te voorkomen, wat plaatvervorming zou kunnen veroorzaken.
• Inspecteer regelmatig het temperatuurcontrolesysteem van de hotrunner en de afdichting van hydraulische/pneumatische kerntrekeenheden om een ​​goede werking te garanderen.
