Rolluik bekerhouder montage spuitgietmatrijs

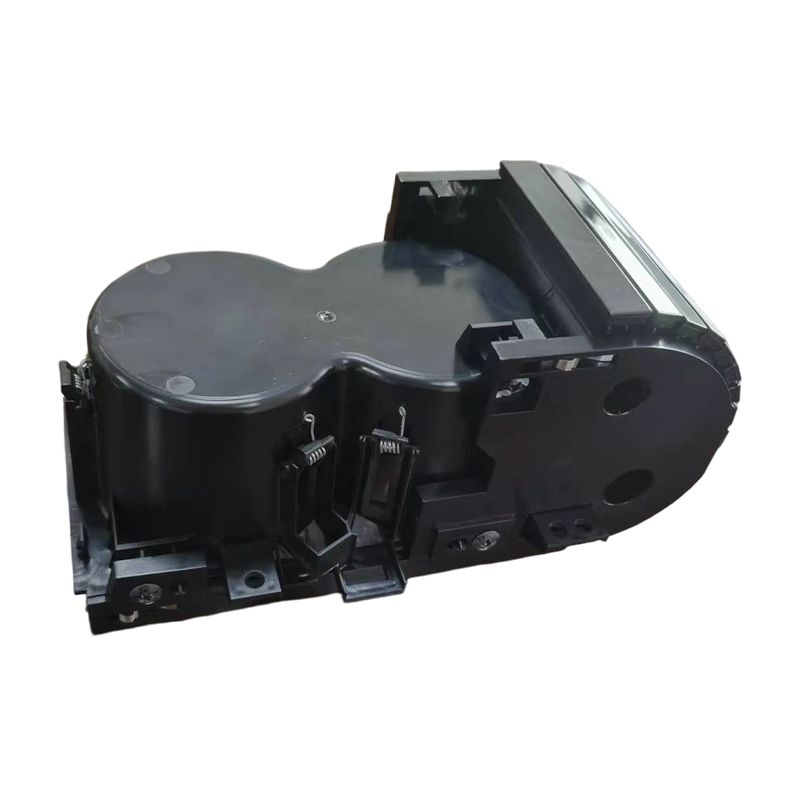

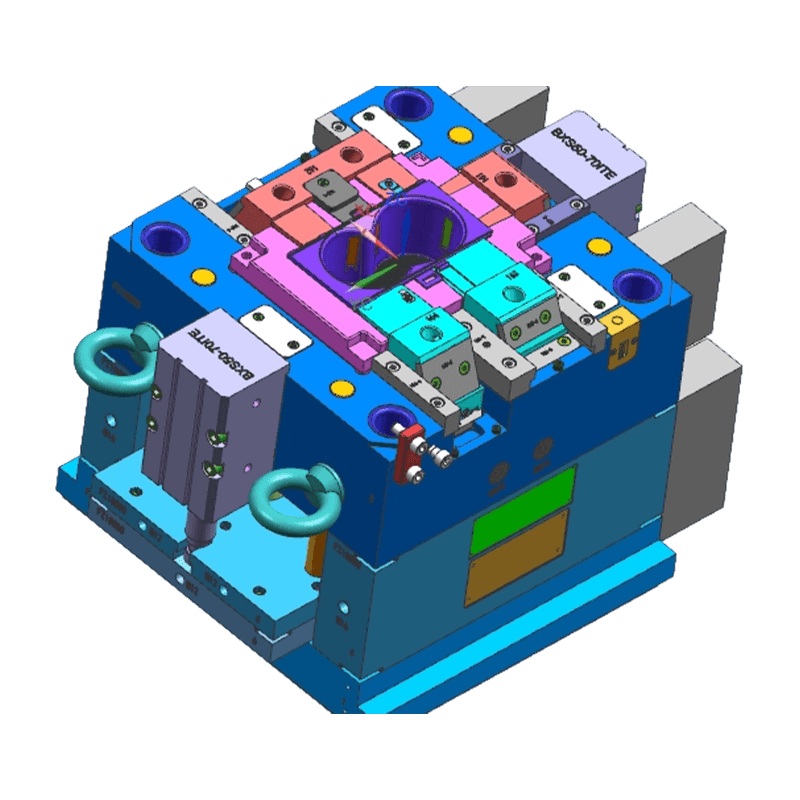

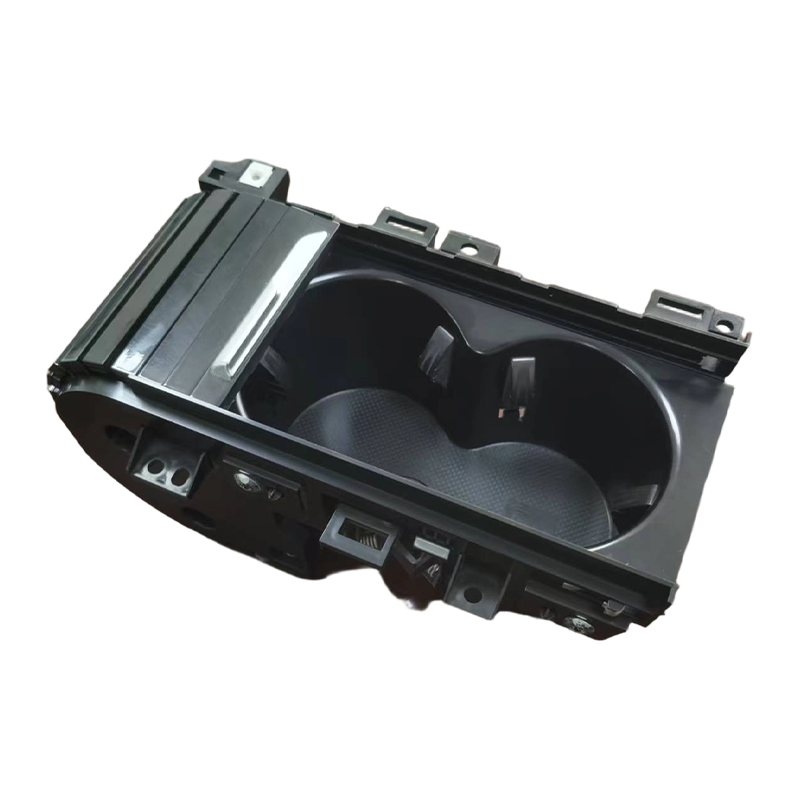

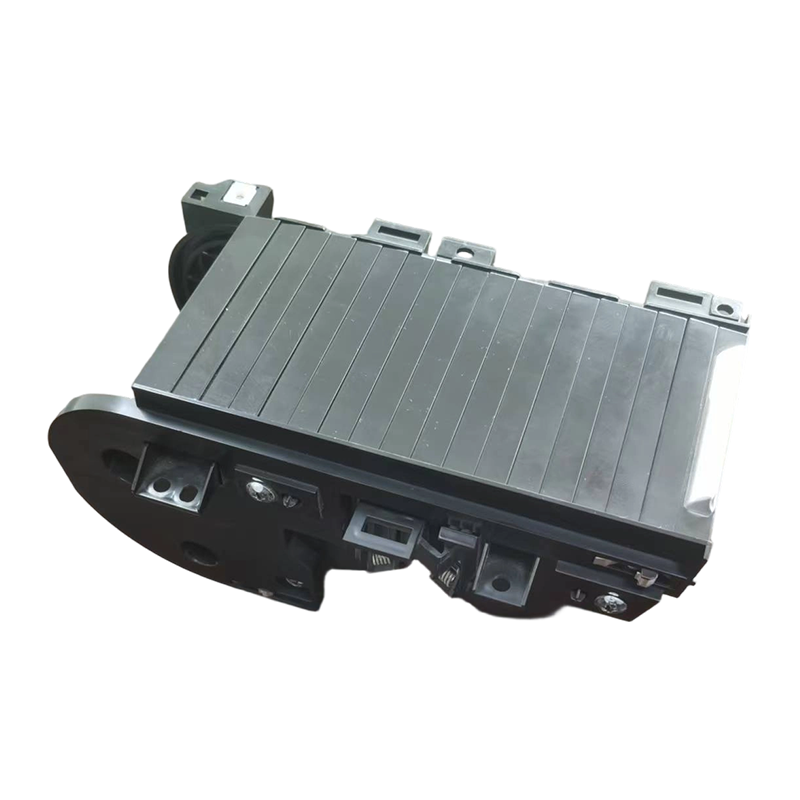

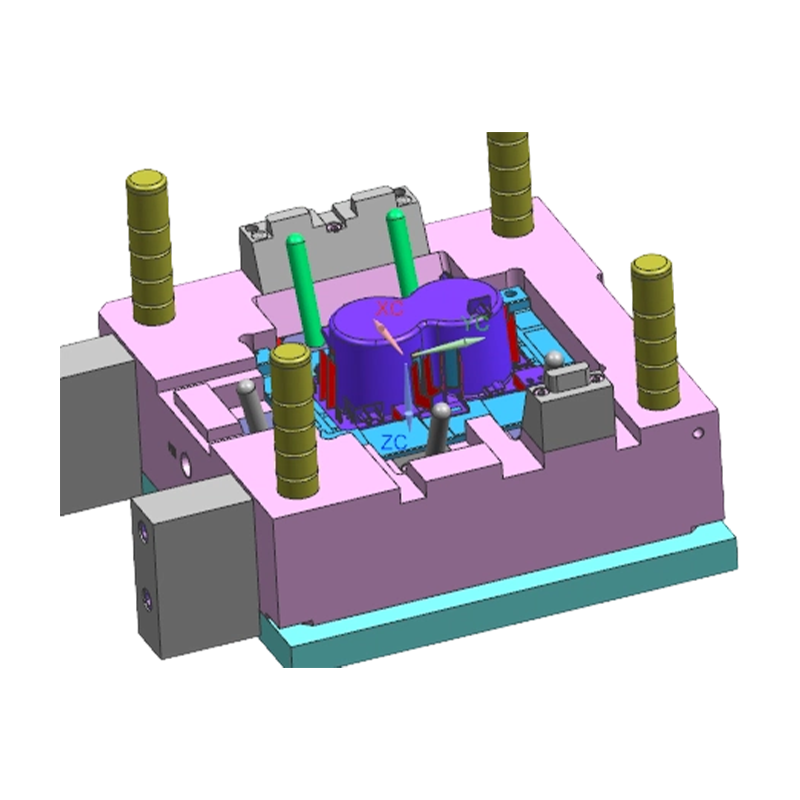

Dit product is een gespecialiseerde spuitgietmatrijs die is ontworpen voor de productie van de bekerhouders voor rolgordijnen in de middenconsoles van voertuigen. Het geheel bestaat doorgaans uit een roldeksel, behuizingsschaal, schuifrails en elastische componenten, waarbij de kernvereiste een soepele openings-/sluitwerking en duurzaamheid op lange termijn is. De mal wordt ontwikkeld op basis van door de klant aangeleverde 3D-gegevens of tekeningen, waarbij gebruik wordt gemaakt van multislider- of corepulling-mechanismen om complexe interne railconstructies te vormen. Met meer dan 15 jaar exportervaring voldoen we aan de vraag van de Europese en Aziatische markt naar precisie, cyclusefficiëntie en weerstand tegen oppervlakteslijtage, waardoor de uitwisselbaarheid van componenten en functionele stabiliteit bij massaproductie worden gegarandeerd.

Fanze T&M (Jiashan) Co., Ltd. Fanze T&M (Jiashan) Co., Ltd. Neem contact met ons op
VOORV：Opklapbare spuitgietmatrijs voor dashboardopslag VOLGENDE：Sierpanelen middenconsole, spuitgietmatrijs
  • Product Details
vermogen
Kernvoordelen
01
Complexe geometriemogelijkheden
Vaardig in het vormen van ingewikkelde kenmerken zoals rolrails, snapfits en dunwandige ribben. Nauwkeurige schuif- en uitwerperontwerpen zorgen voor een schone vrijgave van onderdelen zonder schade.
02
Passende precisiecontrole
Kritieke matrijsafmetingen blijven binnen de IT8IT10-tolerantieklassen voor assemblage van meerdere componenten (afdekking op rails), waardoor een soepele, niet-bindende schuifwerking wordt gegarandeerd.
03
Materiaalaanpassingsvermogen
Het matrijsontwerp is geschikt voor verschillende technische kunststoffen (bijv. ABS, PC/ABS, POM), waardoor aanpassingen aan het krimp- en koelsysteem mogelijk zijn op basis van de materiaalkeuze van de klant.
04
Consistentie van oppervlakteafwerking
Vormholtes kunnen fijn getextureerd of gepolijst worden om aan de interieurvereisten te voldoen, waardoor de tastbare en visuele consistentie van de afgewerkte onderdelen wordt gegarandeerd.
specificaties
Producteigenschappen
F1
Precisieschuif-/kerntrekmechanismen
Nauwkeurige schuif- of lifterontwerpen vormen ondersnijdingen en zijgaten in de rolgeleiderails, waardoor een betrouwbare en stabiele werking wordt gegarandeerd.
F3
Geoptimaliseerd koelsysteem
Conformele koelkanalen zijn ontworpen op basis van de wanddikte van het onderdeel om de cyclustijd effectief te controleren en krimpvervorming te minimaliseren.
F2
Slijtvast ontwerp
Inserts of plaatselijke warmtebehandeling worden toegepast op plekken met hoge slijtage (zoals schuifrails) om de algehele levensduur van de mal te verlengen.
F4
Vervangbare slijtagecomponenten
Kritische vorminzetstukken in gebieden met hoge slijtage (bijvoorbeeld railsecties) zijn ontworpen om afneembaar te zijn, waardoor onderhoud wordt vergemakkelijkt en de kosten op de lange termijn worden verlaagd.
▸ gebruiksscenario
Toepassingen
Deze mal wordt voornamelijk gebruikt voor de productie van bekerhouders met rolgordijnen voor middenconsoles in auto-interieurs. Het is toepasbaar voor instrumentenpaneel- of vloerconsolemodules in personenvoertuigen (auto's, SUV's, MPV's) en wordt geleverd aan Tier1-autotoeleveranciers en OEM's.
◆
Veelvoorkomende problemen en oplossingen
Lawaaierig of hardnekkig glijden van de rolafdekking in de rails.
Optimaliseer de trekhoeken en de uniformiteit van het polijsten/texturen van het oppervlak in de railgebieden; inspecteer de speling van de schuifpassing om flitsen of bramen te voorkomen.
Zinksporen op de randen van de behuizing van de bekerhouder of op de klikbevestigingslocaties.
Optimaliseer de poortlocatie of verhoog de lokale houddruk via malstroomanalyse; Pas de koelefficiëntie op de overeenkomstige gebieden aan om een ​​uniforme koeling te garanderen.
Slijtage van de railafmetingen en grotere speling na lange productieruns.
Gebruik slijtvast staal met nitriding/coating voor railvormende inzetstukken; ontwerpinzetstukken die vervangbaar zijn voor eenvoudiger onderhoud.
⏺
Belangrijke overwegingen
1 Zorg vóór het matrijsontwerp voor de volledige 3D-montagetekening van het rolgordijnonderdeel om de onderlinge relaties en bewegingspaden te bevestigen.
2 Specificeer de kwaliteit van het kunststofmateriaal en de additieven (bijvoorbeeld het glasvezelgehalte) nauwkeurig voor de krimpinstelling en de evaluatie van de staalselectie.
3 Verwijder regelmatig olieresten en vuil uit de glij- en railgebieden; inspecteer het smeersysteem om een ​​soepele werking van het mechanisme te garanderen.
Productafmetingen 110x183x86
Productmateriaal PC-ABS
Productprijs US $ 1,3
Levertijd van producten 30 dagen
Schimmel prijs 21.000 dollar
Vormproductietijd 50 dagen
Verzendvoorwaarden FOB Shanghai
Betalingsvoorwaarden T/T
Vormmateriaal NAK80
Testmethoden CMM
Schimmel levensduur 500k
Garantieperiode 12 maanden
