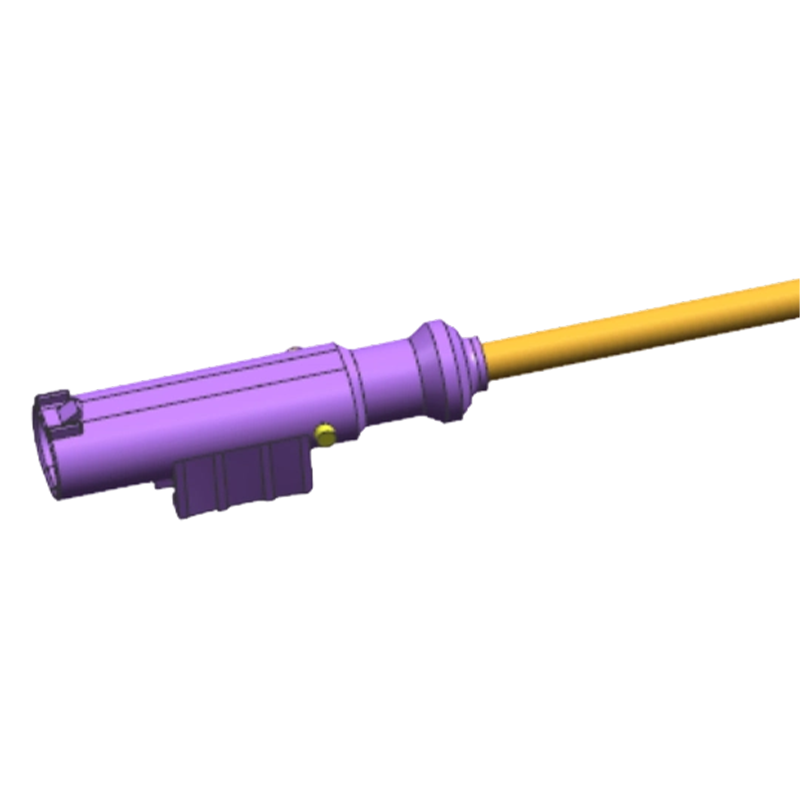

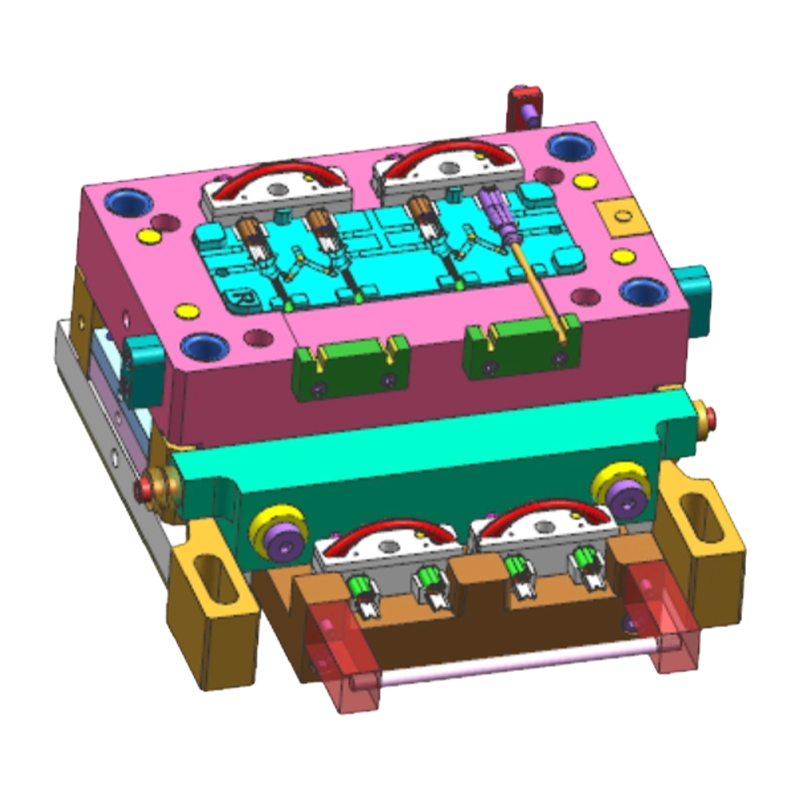

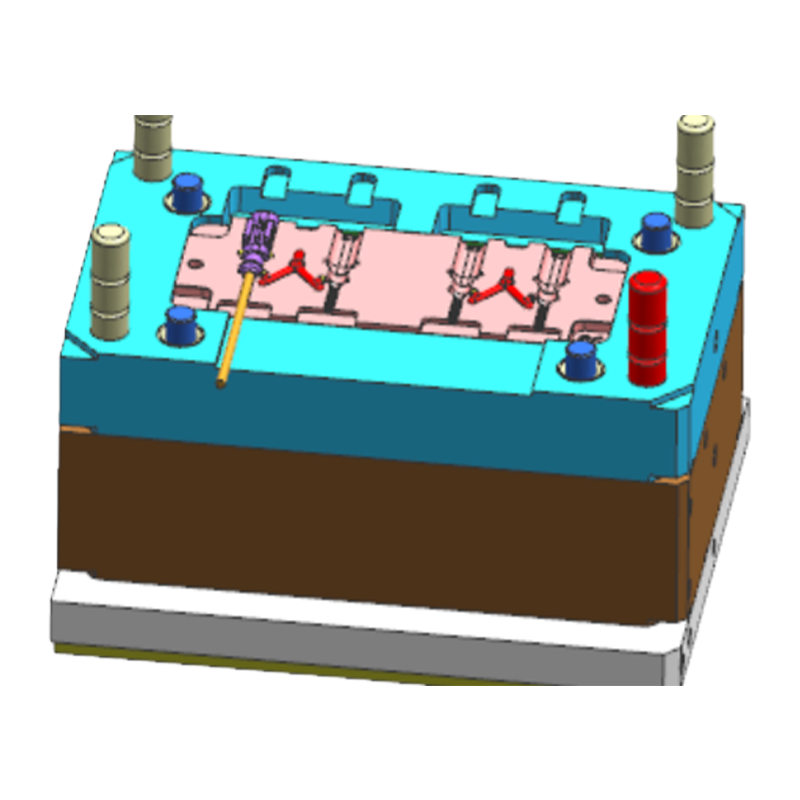

Wielsnelheidssensor kabelboom spuitgietmatrijs

Kernvoordelen

• Geïntegreerde vorm- en assemblagemogelijkheden: Gebruikmakend van meer dan 15 jaar ervaring met plastic matrijzen, ontwikkelen we tegelijkertijd matrijzen voor connectorbehuizingen en assemblageprocessen, waardoor een consistente dimensionale nauwkeurigheid van de connector en de klemkracht wordt gegarandeerd.
• Signaaltransmissiestabiliteit: Ontworpen met getwiste paren of afschermingsstructuren om elektromagnetische interferentie (EMI) effectief te onderdrukken, waardoor de signaalintegriteit voor signalen van wielsnelheidssensoren op laag niveau wordt gewaarborgd.
• Tolerantie voor harde omgevingen: Materialen geselecteerd voor draad en connectoren werken betrouwbaar over een breed temperatuurbereik (40°C tot 125°C). Het afdichtingsontwerp behaalt IP67 of hogere beschermingsgraden tegen water-, olie- en zoutsproeicorrosie.
• Mechanische sterktegarantie: Connectorbehuizingen zijn spuitgegoten uit versterkte technische kunststoffen, met robuuste secundaire vergrendelingen (TPA) of geïntegreerde vergrendelingsmechanismen om het uittrekken van de aansluitingen als gevolg van trillingen van het voertuig te voorkomen.

Producteigenschappen

• Precisieconnectorgieten: Connectorbehuizingen worden gegoten met behulp van uiterst nauwkeurig gereedschap, waarbij de maattoleranties van de paringsinterface binnen ±0,05 mm worden gecontroleerd om een betrouwbare koppeling met sensoren en ECU's te garanderen.
• Klemmen krimpen en vasthouden: Geautomatiseerde krimpapparatuur controleert strikt de krimphoogte en trekkracht. De klemkracht binnen de connectoren voldoet aan USCAR2 of klantspecifieke specificaties.
• Ontwerp van afdichtingsstructuur: Integreert radiale of gelaatsafdichtingen, meestal gemaakt van siliconen of EPDM, om het binnendringen van vocht en verontreinigingen te voorkomen.
• Bevestiging en bescherming van harnas: Draden zijn omwikkeld met slijtvaste tape of gegolfde buizen; rubberen doorvoertules worden op kritische buigpunten aangebracht om steenslag en langdurige buigvermoeidheid te weerstaan.
• Milieunaleving: Draadisolatie en connectormaterialen voldoen aan RoHS, REACH en andere milieuvoorschriften.

Toepassingen

Dit product wordt veel gebruikt voor wielsnelheidsdetectie in diverse personen- en bedrijfsvoertuigen. Het verbindt voornamelijk actieve of passieve wielsnelheidssensoren met ABS/ESC-regelmodules, geschikt voor zowel traditionele brandstofvoertuigen als nieuwe energievoertuigen.

Veelvoorkomende problemen en oplossingen

• Probleem: Signaalruis of onderbreking tijdens verzending.
  Oplossing: Controleer de continuïteit van de aarding van het schild; optimaliseer de draadtwistpitch voor betere EMI-immuniteit; zorg ervoor dat de contactweerstand tussen de aansluitingen en de pinnen van de sensor/ECU onder de gespecificeerde limieten ligt.
• Probleem: Connector raakt los als gevolg van trillingen van het voertuig.
  Oplossing: Neem TPA (Terminal Position Assurance) of CPA (Connector Position Assurance)-functies op in het connectorontwerp; inspecteer de vormintegriteit van de vergrendelingen van de terminals.
• Probleem: Harnasleiding verhardt of barst bij lage temperaturen.
  Oplossing: Selecteer leidingmaterialen die geschikt zijn voor lage temperaturen (bijv. 40°C); optimaliseer de wanddikte van de leiding om spanningsconcentratiepunten te verminderen.

Belangrijke overwegingen

• Leid de kabelboom uit de buurt van hittebronnen (bijvoorbeeld uitlaatpijpen) en bewegende delen; Zorg ervoor dat de bevestigingsclips op de juiste afstand van elkaar staan ​​om doorzakken en trillingen van het harnas te voorkomen.
• Zorg er bij het installeren van de connector voor dat u een hoorbare "klik" hoort uit het vergrendelingsmechanisme en trek het voorzichtig terug om te bevestigen dat het goed vastzit.
• Inspecteer de buitenmantel van het harnas regelmatig op slijtage, vooral op punten die door scherpe lichaamsranden of gaten gaan.

Q: 10. Als ik een product wil ontwikkelen met spuitgietonderdelen, wat voor hulp kunnen jullie dan bieden?

We kunnen volledige ondersteuning bieden, variërend van productontwikkelingsbeoordeling en structureel ontwerp tot matrijzenproductie, volume-spuitgieten, bedrukken en assembleren. We kunnen in de vroege stadia van de productontwikkeling met klanten samenwerken om ontwerpen te optimaliseren voor kostenreductie en verbeterde maakbaarheid.

Q: 9.Wat is het kwaliteitsbeleid van het bedrijf?

Het bedrijf houdt zich altijd aan het kwaliteitsbeleid van "Precisie, hoge efficiëntie, smeedkwaliteit" en streeft ernaar klanten hoogwaardige diensten te bieden door middel van geavanceerde technologie en een uitstekend managementteam.

Q: 8.Wat zijn uw concurrentievoordelen in vergelijking met andere schimmelbedrijven?

Onze voordelen liggen in de combinatie van Singapore's precisiematrijstechnologie, geavanceerde productieapparatuur (uitgebreide geïmporteerde CNC- en spuitgietmachines), een uitgebreid one-stop-productieproces (van ontwerp tot montage) en een strikt kwaliteitsmanagementsysteem gecertificeerd door IATF 16949.

Q: 7. Wie zijn uw belangrijkste klanten en naar welke regio's worden de producten geëxporteerd?

We hebben goede samenwerkingsrelaties opgebouwd met bekende bedrijven, waaronder het Britse Land Rover en Triumph Motorcycles, de binnenlandse SAIC, Changan, ABB-laadstations en het Japanse Tiger Corporation. Onze producten worden geëxporteerd naar landen als Japan, Europa en de Verenigde Staten.
